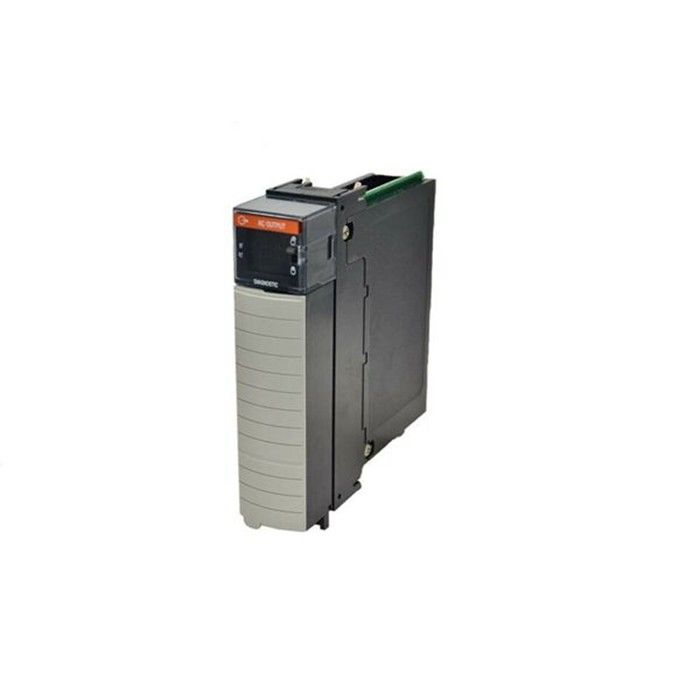

MVI56E-MNET, ProSoft Technology tarafından geliştirilen, Allen-Bradley ControlLogix programlanabilir lojik kontrolörleri (PLC'ler) ile sorunsuz entegrasyon için tasarlanmış özel bir Modbus iletişim modülüdür. ControlLogix sistemleri ile Modbus özellikli cihazlar arasında güvenilir veri alışverişi sağlayarak, farklı endüstriyel iletişim protokolleri arasındaki boşluğu kapatır.
- Marka: ProSoft Technology
- Ürün Serisi: MVI56E (ControlLogix için Gelişmiş İletişim Modülleri)
- Form Faktörü: Allen-Bradley'nin modüler tasarım standartlarını takip eden, 17 yuvalı ControlLogix şasi uyumlu
- Güç Gereksinimi: ControlLogix şasi arka panelinden güç çeker (harici güç kaynağına gerek yoktur)
- Terminal Arayüzü: 2 x RJ45 portu (Modbus TCP/IP iletişimi için) ve Modbus RTU için isteğe bağlı terminal blokları (model varyantına bağlı olarak RS-232/RS-485 aracılığıyla)
- Desteklenen Protokoller:
- Modbus TCP/IP (istemci ve sunucu modları)
- Modbus RTU (seri arayüzle donatılmışsa, master ve slave modları)
- Veri Aktarım Hızı:
- Ethernet (Modbus TCP/IP): 100 Mbps'ye kadar (otomatik algılama 10/100 Base-T)
- Seri (Modbus RTU): 115.2 kbps'ye kadar (yapılandırılabilir baud hızı, parite ve durdurma bitleri)
- Veri Kapasitesi: ControlLogix ve Modbus cihazları arasında veri eşlemesi için 4.000'e kadar giriş kaydı ve 4.000'e kadar çıkış kaydı destekler
- Bağlantı Sınırları: Çoklu Modbus sunucuları ile iletişim için 32'ye kadar eşzamanlı Modbus TCP/IP istemci bağlantısı
- Çalışma Sıcaklığı: 0°C ila 60°C (32°F ila 140°F)
- Saklama Sıcaklığı: -40°C ila 85°C (-40°F ila 185°F)
- Bağıl Nem: %5 ila %95 (yoğuşmasız)
- İzolasyon: Ethernet portları ve arka panel arasında 1500 V DC; seri portlar (varsa) ve arka panel arasında 250 V DC
- Sertifikalar: UL 508 (Endüstriyel Kontrol Ekipmanları), CSA C22.2 No. 14-15, CE (EN 61000-6-2, EN 61000-6-4), ATEX Zone 2/22 (tehlikeli alan varyantları için)
- Çift Rol Esnekliği: Çeşitli ağ mimarilerine uyum sağlayarak hem Modbus master/istemci hem de slave/sunucu olarak hareket eder.
- Sorunsuz Şasi Entegrasyonu: Modül ile PLC arasında harici kablolamaya gerek kalmadan, şasi arka paneli aracılığıyla ControlLogix işlemcisi ile iletişim kurar.
- Yapılandırılabilir Veri Eşlemesi: Kullanıcıların, belirli uygulama veri gereksinimlerine uyum sağlamak için özel kayıt haritaları tanımlamasına (ProSoft Configuration Builder yazılımı aracılığıyla) olanak tanır.
- Teşhis Araçları: Ağ sorunlarını gidermek için yerleşik durum LED'leri (güç, arka panel iletişimi, Ethernet etkinliği) ve yazılım tabanlı teşhisler.
- Yedeklilik Desteği: Kritik uygulamalarda kesintisiz iletişim sağlayarak ControlLogix yedekli şasi kurulumlarıyla uyumludur.
Aşağıdakiler gibi ControlLogix PLC'ler ile Modbus iletişimi gerektiren endüstriyel otomasyon sistemleri için idealdir:
- Üretim hatlarında Modbus RTU sensörleri (örneğin, sıcaklık, basınç sensörleri) ile veri alışverişi
- Merkezi izleme için ControlLogix'in Modbus TCP/IP SCADA sistemleriyle entegrasyonu
- HVAC sistemlerinde Modbus özellikli değişken frekanslı sürücüler (VFD'ler) veya motor kontrolörleri ile iletişim
- Petrol ve gaz, su/atık su veya gıda işleme endüstrilerinde ControlLogix ve üçüncü taraf endüstriyel cihazlar (örneğin, sayaçlar, aktüatörler) arasında veri aktarımı
